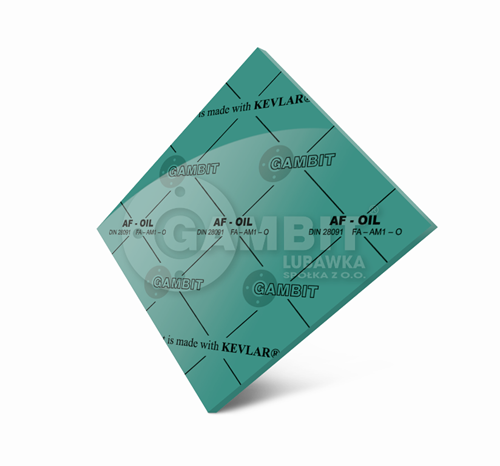

Płyta AF-OIL 1500x1500/2,0 mm Gambit OIL

Ogólne właściwości i zastosowania

Olejoodporna płyta uszczelkarska, zalecana jest dla wysokich temperatur i ciśnień. Przeznaczona do stosowania w połączeniach poddozorowych. Polecana do wody, pary wodnej, paliw, olejów, roztworów soli, gazu ziemnego, propanu-butanu.
Płyta AF-OIL
DANE TECHNICZNE
Materiał:
Płyta uszczelkarska GAMBIT AF-OIL wykonana jest na bazie włókien aramidowych KEVLAR®, włókien mineralnych oraz wypełniaczy powiązanych lepiszczem na bazie kauczuku NBR.
KEVLAR® jest znakiem handlowym lub zarejestrowanym znakiem handlowym E.I. du Pont Nemours and Company bądź spółek zależnych.
Oznaczenie wg DIN 28091-2: FA-AM1-O
Dopuszczenia/Certyfikaty:

DVGW, BAM, TA Luft (VDI 2200), GOST R, UDT, DNV GL

Maksymalne warunki pracy:
Temperatura chwilowa 350 °C
Temperatura pracy ciągłej  -60 - +300 °C
Temperatura pracy ciągłej w parze  +230 °C
Ciśnienie 10 MPa
Wymiary:
Standardowe grubości płyt

/grubości powyżej 5,0mm wykonywane jako klejone/

mm 0,3; 0,5; 0,8; 1,0;1,5; 2,0; 2,5; 3,0; 4,0; 5,0 +/- 0,1

Standardowe wielkości arkusza - 1500x1500 +/- 10%

wielkość arkusza wg uzgodnień w zakresie 1500x3000 mm

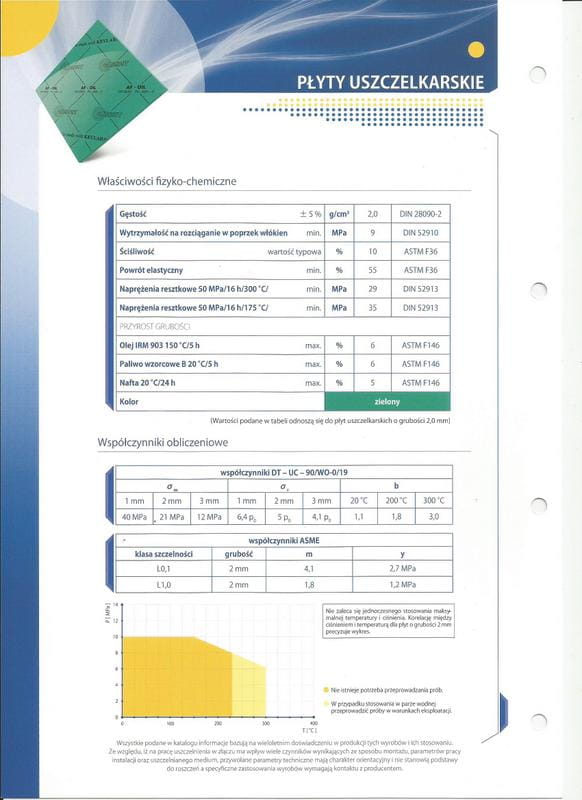

Właściwości fizykochemiczne:
gęstość +/- 5 % g/cm3 2,0 DIN 28090-2
wytrzymałość na rozciąganie (min.) MPa 9 DIN 52910
ściśliwość % 5 - 15 ASTM F36
powrót elastyczny (min.) % 55 ASTM F36
naprężenia resztkowe 50MPa/16h/300ºC/ (min.) MPa 29 DIN 52913
naprężenia resztkowe 50MPa/16h/175ºC/ (min.) MPa 35 DIN 52913
Przyrost grubości:
olej IRM 903 150oC/5h (max) % 6 ASTM F146
paliwo wzorcowe B 20oC/5h (max) % 6 ASTM F146
kolor zielony
Wartości podane w tabeli odnoszą się do płyt uszczelkarskich o grubości 2,0 mm.

Wszystkie podane w katalogu informacje bazują na wieloletnim doświadczeniu w produkcji tych wyrobów i ich stosowaniu. Ze względu, iż na pracę uszczelnienia w złączu ma wpływ wiele czynników wynikających ze sposobu montażu, parametrów pracy instalacji oraz uszczelnianego medium, przywołane parametry techniczne mają charakter orientacyjny i nie stanowią podstawy do roszczeń a specyficzne zastosowania wyrobów wymagają kontaktu z producentem.
